概要 AWS CoudFormation

Infrastructure as Codeを実現
プロビジョニングツール

参考ドキュメント

テンプレートリファレンス
https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/template-guide.html
API リファレンス（HTTP API リファレンス)
https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/APIReference/Welcome.html
AWS CLI リファレンス (API リファレンスのCLI版）
https://docs.aws.amazon.com/ja_jp/cli/latest/reference/cloudformation/index.html

CloudFormationの概要を把握する資料。

https://d1.awsstatic.com/webinars/jp/pdf/services/20200826_AWS-BlackBelt_AWS-CloudFormation.pdf

Coudformation テンプレート

CloudFormation はテンプレートをアップロードしてスタックを作成します。
CloudFormation テンプレートの詳細は以下を参照してください。
ref. https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/template-guide.html

ルート定義済みプロパティ

https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/template-anatomy.html

AWSTemplateFormatVersion: "version date"

Description:
  String

Metadata:
  template metadata

Parameters:
  set of parameters

Rules:
  set of rules

Mappings:
  set of mappings

Conditions:
  set of conditions

Transform:
  set of transforms

Resources:
  set of resources

Outputs:
  set of outputs

論理ID

プロパティタイプ、リソースタイプともに 論理ID はテンプレート内で重複できません（逆に言えばテンプレートが異なれば 論理ID は重複可能です）。

論理ID の例

Resources:
  Example:
    Type: Resource type
    Properties:
      Set of properties

ref. Resources

リソースタイプ・プロパティタイプ

AWS resource and property types reference

このセクションには、AWS CloudFormation でサポートされているすべての AWS リソースタイプおよびプロパティタイプのリファレンス情報が含まれています。

ref. https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-template-resource-type-ref.html

プロパティタイプ

Parameters:
  # ...
  Example:
    Description: Foo description
    Type: String
    Default: foo

Parameters：プロパティに String プロパティタイプとして Example を定義
Foo：は任意の文字列
String：プロパティタイプは AWS の定義済みプロパティタイプ

リソースタイプ

リソースタイプ識別子は、常に次の形式です。

service-provider::service-name::data-type-name

リソースタイプ識別子の例： AWS::EC2::Instance

ref. https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/aws-template-resource-type-ref.html

リソースタイプの例 1

Resources:
  # ...
  ArtifactStoreBucket:
    Type: AWS::S3::Bucket
    Properties:
      VersioningConfiguration:
        Status: Enabled

Resources プロパティに AWS::S3::Bucket リソースタイプとして、論理ID ArtifactStoreBucket を定義
論理ID である ArtifactStoreBucket は任意の文字列（同一テンプレート内で重複不可）
リソースタイプ AWS::S3::Bucket の Properties に VersioningConfiguration などが存在

リソースタイプの例 2

Resources:
  # ...
  DeployPipeline:
    Type: "AWS::CodePipeline::Pipeline"
    Properties:
      RoleArn: arn:aws:iam::role/
      # ------------------------------------------------------------#
      # CodePipeline Stages
      # ------------------------------------------------------------#
      Stages:
        # ------------------------------------------------------------#
        # Category: Deploy
        # ------------------------------------------------------------#
        - Name: CFNSource
          Actions:
            -
              Name: CFNTemplateSourc

Resources に 論理ID が DeployPipeline の AWS::CodePipeline::Pipeline リソースタイプを定義
論理ID（例では DeployPipeline ）は任意の文字列
AWS::CodePipeline::Pipeline リースタイプは Properties として RoleArn や Stages を持つ
- RoleArn プロパティタイプは String
- Stages プロパティタイプは StageDeclaration

リソースタイプリファレンス

AWS resource and property types reference

大きく以下セクションに分類されます。

Syntax
Properties
Return values
- Ref
- Fn::GetAtt

Return values は Ref や Fn::GetAttr によって返される値です。
詳しくは本ページで後述する Ref 、 Fn::GetAttr を参照してください。

リソース属性リファレンス

リースタイプ（ AWS::S3::Bucket や AWS::CodePipeline::Pipeline など）は Properties （属性）を持ちます
各リソースで定義されている Properties に加えて共通で使用できるリソース属性を追加できます（例： DependsOn 属性）

ref. リソース属性リファレンス

DependsOn リソース属性

依存関係は DependsOn で明示的に設定する他に !Ref および !GetAtt で暗黙的に設定される場合があります。

組み込み関数リファレンス

AWS CloudFormation には、スタックの管理に役立ついくつかの組み込み関数が用意されています。実行するまでわからない値をプロパティに代入するには、テンプレートで組み込み関数を使用します。

https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/intrinsic-function-reference.html

intrinsic：内在的

!Ref

The intrinsic function Ref returns the value of the specified parameter or resource.

https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/intrinsic-function-reference-ref.html

参照	戻り値
parameter’s logical name	`値`（ `value` ）
resource’s logical name	`物理ID`（ `physical ID` ）

In addition to the logical ID, certain resources also have a physical ID, which is the actual assigned name for that resource, such as an EC2 instance ID or an S3 bucket name. Use the physical IDs to identify resources outside of AWS CloudFormation templates, but only after the resources have been created.

https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/resources-section-structure.html

リソースの 論理ID に !Ref を指定して返される値はドキュメントの Return Values セクションに記載されています。

Fn::GetAtt:

Fn::GetAtt 組み込み関数は、テンプレートのリソースから属性の値を返します。AWS::LanguageExtensions 変換変換を使用するとき、組み込み関数を Fn::GetAtt のパラメーターとして使用できます。特定のリソースに対する GetAtt の戻り値の詳細については、「リソースとプロパティのリファレンス」でそのリソースのドキュメントを参照してください。

ref. AWS resource and property types reference

Fn::GetAtt: [ logicalNameOfResource, attributeName ]
# or
!GetAtt logicalNameOfResource.attributeName

https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/intrinsic-function-reference-getatt.html

Fn::Sub

https://chariosan.com/2019/08/11/cfn_fnsub/
実行時に、AWS CloudFormation が関連する値と置き換わる変数のある文字列。変数を ${MyVarName} として書き込みます。変数は、テンプレートパラメーター名、リソースの論理 ID、リソース属性、またはキー/値マップの変数です。テンプレートパラメーター名、リソースの論理 ID、およびリソース属性のみを指定する場合、キー/値マップを指定しないでください。
テンプレートパラメータ名、または ${InstanceTypeParameter} などのリソースの論理 ID を指定すると、AWS CloudFormation は Ref 組み込み関数を使用した場合と同じ値を返します。
https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/intrinsic-function-reference-sub.html

マップ

Parameters:
  RootDomainName:
    type: String
    value: example.com
# ...
# ...
Name: !Sub
  - www.${Domain}
  - { Domain: !Ref RootDomainName }

この場合、Nameにはwww.example.com が入る。

別スタックのリソースを参照

インポート（参照） Fn::ImportValue

Fn::ImportValue:

`` はエクスポートの Outpus.Export.Nameの値です。

ref. https://www.youtube.com/watch?v=cILN6ycz0TE

エクスポート

Outpus.Export.Name は リージョン 内で一意になる必要があります。

The following restrictions apply to cross-stack references:

For each AWS account, Export names must be unique within a region.

https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/outputs-section-structure.html

CodePipeline を Cloudformation で実行

CloudFormationでCodePipelineを実行

CLI

スタックを作成

aws cloudformation create-stack \
    --stack-name foo \
    --template-body file//($pwd)/template.yml \
    --capabilities CAPABILITY_NAMED_IAM \
    --profile foo

ref. https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/using-cfn-cli-creating-stack.html

### 変更セットを作成

変更セットを作成する（スタックを更新しない）
後述する update-stack は直接スタックを更新（実装）する

aws cloudformation create-change-set \
    --stack-name example \
    --template-body file//($pwd)/template.yml \
    --change-set-name exampleChangeSet \
    --capabilities CAPABILITY_NAMED_IAM \
    --profile example

ref. https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/using-cfn-updating-stacks-changesets-create.html

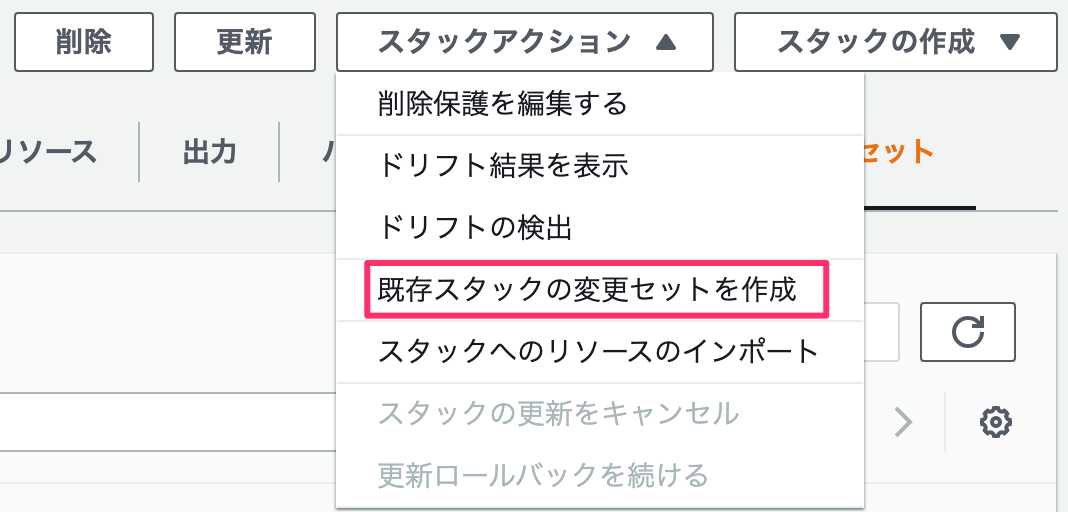

マネジメントコンソールでは 既存スタックの変更セットを作成 を実行します。

マネジメントコンソール

（直接）スタックを更新

直接スタックを更新する
変更セットのみ作成する場合は上述の create-change-set を使用する

aws cloudformation update-stack \
    --stack-name example \
    --template-body file//($pwd)/template.yml \
    --change-set-name exampleChangeSet \
    --capabilities CAPABILITY_NAMED_IAM \
    --profile example

ref. https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/using-cfn-updating-stacks-direct.html

マネジメントコンソールからは↑の画像の 更新 を実行します。

テンプレートをチェック

$ aws cloudformation validate-template --template-body file:///path/to/template.yml --profile example

変更セットを取得

$ aws cloudformation describe-change-set --change-set-name  --profile example

スタックの状態

stack status

リソース名を省略した場合

ほとんどのリソースは CloudFormation によって以下の規則で命名されます。

スタック名-論理ID-ランダムな文字列

公式ドキュメント

AWS リソースおよびプロパティタイプのリファレンス
https://docs.aws.amazon.com/en_us/AWSCloudFormation/latest/UserGuide/template-reference.html （テンプレートリファレンス英語）
https://docs.aws.amazon.com/AWSCloudFormation/latest/APIReference/Welcome.html （英語）
Intrinsic function reference
組み込み関数リファレンス
CodePipelineをCloudFormation（CodepipelineをCloudFormationで実行するCloudFormationのドキュメント）
- https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/continuous-delivery-codepipeline-basic-walkthrough.html
CodePipelineをCloudFormation（CodepipelineをCloudFormationで実行するCodePipelineのドキュメント）
- https://docs.aws.amazon.com/ja_jp/codepipeline/latest/userguide/action-reference-CloudFormation.html
- https://docs.aws.amazon.com/codepipeline/latest/userguide/action-reference-CloudFormation.html
- https://docs.aws.amazon.com/ja_jp/codepipeline/latest/userguide/tutorials-cloudformation-action.html
- https://docs.aws.amazon.com/codepipeline/latest/userguide/tutorials-cloudformation-action.html
https://docs.aws.amazon.com/code-samples/latest/catalog/code-catalog-cloudformation-codepipeline.html サンプル

Intrinsic 固有の、本質的な
